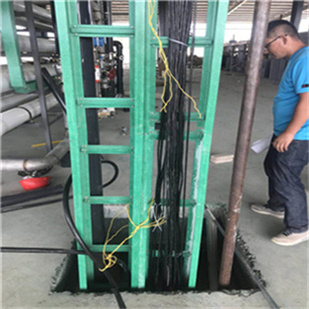

玻璃钢桥架安装图片



 找那个玻璃钢桥架的安装图片,是想了解它的安装方法吗?给你介绍一下安装时候要注意哪些问题,
  而是玻璃钢电缆桥架的安装图片是想了解它的安装呢

玻璃钢桥架安装

 1、 电缆桥架的总平面布置应作到距离短,经济合理,安全运行,并应满足施工安装,维修和敷设电缆的要求。
  2、 电缆敷设后,电缆桥架的挠度应不大于电缆桥架跨度的1/200。当电缆桥架的跨度≥6000mm时,其挠度应不大于电缆桥架的跨度的1/150。
  3、电缆桥架与一般工艺管道(如压缩空气管道等)平行架设时不小于400mm,与具有腐蚀性液体管道平行架设时不小于500mm,与热力管道平行架设,热力管道有保温层时不小于500mm,无保温层时不小于1000mm。
  4、电缆桥架与一般工艺管道交叉时,不小于300mm,与具有腐蚀性液体管道下方或具有腐蚀性气体管道上方交叉时,应不小于500mm,与热力管道交叉,热力管道有保温层时,应不小于500mm,无保温层时,应不小于1000mm。
  5、电缆桥架从正常环境穿墙进入防火、防爆的环境时,墙上应安装相应的密封装置,从室内穿墙至室外时,在墙的外侧应采取防雨措施。
  6、一般情况下,支撑电缆桥的各托臂之间的距离以1.5~3左右为宜,并根据具体情况校验,电缆桥架水平安装时,其直接板连接处不应置于跨度的1/2处或支撑点上,安装时出现的悬臂段,一般不得超过1000mm。

  电缆桥架与连接板的固定,然后每个孔内连接孔内都应该拧紧螺丝螺母落在桥架的外面,电缆桥架伸出建筑物体外时,他向外倾斜角度不得小于百1,比100电缆桥架与用电设备的进间距离不得小于0.5,电缆桥架平行铺设时,他的近距离净间距不得小于0.6.
